CH-U可変側溝との違い

集水機能
従来の無騒音蓋ノンスリップ表面模様に加え、集水機能がアップしました!

WIN側溝の効果

win側溝の効果
経済性アップ施工性アップに加え、路面沈下を抑制という3つの効果があります。

無騒音蓋構造

蓋はガタつかない & 滑らない
無騒音蓋 ノンスリップ
●蓋版は蓋受け部にクサビ状に食い込む無騒音仕様
  蓋のガタツキによる騒音を発生させません。
  ● 様々な模様から最も滑りにくい模様
    (凸型縞鋼板模様)を設定しました。
  ● 模様の厚みは1mm程度ですので、
    つまずく心配もありません。
※蓋版は、手掛け無のバリアフリータイプもあります。

集水機能(バリアフリー配慮)

●2列の導水溝を本体梁部と蓋部にも配置。
●導水溝に向かう2%勾配で、積極的に集水します。
●スリット孔は末広がりとなっており、ゴミ詰まりしにくい構造です。
集水機能
集水機能
排水機能
※側溝表面の水も速やかに排水するため、交通バリアの防止が可能です。

施工性の向上

★ジョイントピン ★フラット側壁
ジョイントピン フラット側壁
  ● 連結ボルトからジョイントピンに変更
  ● 埋め戻し時の転圧荷重に抵抗
  ● ジョイントピンがガイド機能を果たし、
    スムーズな施工が可能
  ● スムーズな埋め戻しが可能
  →側溝横の凹凸をなくして舗装の転圧を
    スムーズで確実に行えます。

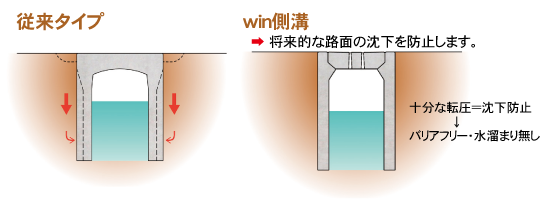

路面沈下の抑制

路面沈下抑制
側壁フラット構造により、路面陥没や水溜まり等の交通バリアを防止します。
